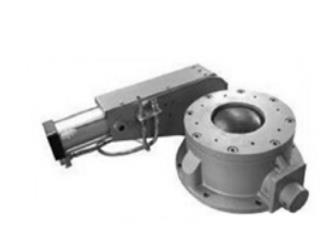

貝爾特圓頂閥的設計特點與克萊德圓頂閥常用尺寸

作者：本站　來源：本站　日期：2019-8-14 12:03:14　人氣：316

1：克萊德圓頂閥于拆除位置時，金屬的圓頂與柔性材質的密封圈間作為面認識，容器效果可信。

2：圓頂閥于開啟時，于物流的通道之上沒妨礙；確保物流通暢。

3：于開啟時，于氣力輸送物料的通道之上沒妨礙；確保氣力輸送物料通暢。圓頂閥遭布局于頂板前面、密封面于里，確保了圓頂絕不受磨損。

4：迅速沖氣密封與快速排氣，確保了圓頂閥密封圈在工作中，絕不受過余的磨損。

5：于圓頂與球頂間恰當的裝配間隙，亦確保了圓頂閥在工作中球頂與密封圈絕不受磨損。

6：轉動部位設計師作為軸瓦，確保了該部位的工作質量與壽命。


采用注意事項

1：用來潤滑劑軸承的圓頂閥油嘴需每2周注油一次。用潤滑氣缸的油霧器之中需實時插入。??

2：作為防止劃傷克萊德密封圈，于物料之中絕不容許有鋒利的金屬雜質。

3：無密封信號回饋時，絕不容許于程序與線路之上強迫與短接該信號，必需展開具體的解決。

4：替換圓頂閥密封圈之后，需再次偵測圓頂與密封圈間的間隙必需維持于在0。5-0。8間。

5：加裝于有所不同位置、起有所不同作用的圓頂閥，其“開啟”與“拆除”的動作電磁閥線圈是獲得有所不同的“得電”或是“失電”的控制。

克萊德常用的尺寸有哪些？

1：按照公稱尺寸分成：DN50、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400。

2：按照氣缸分類法：分作為直行程與扇型。

3：按照用途：分作為入料閥、排氣閥與出口閥。

4：按照結構：分為有密封與無密封。

5：按照工作溫度：分作為PHV：常溫（180）、PH1：200-300；PH2：301-350；

PH3：351-450。

克萊德圓頂閥的的養護使用注意要素

1、全臺通徑物料流

2、全然拆除到全然開啟只需轉動1/4周

3、可刺穿靜態物料柱

4、局限在480℃下列物料

5、密封壓力可達30 barg

6、可簡單地運送研磨性產品

7、無活動磨損件

8保障回訪棟隔長

9‘公稱壓力：PN0.6~2.5MPa

10、局限溫度：≤200℃

11、材質：碳鋼、不銹鋼等

12、介質：氣體、液體、半流體以及固體粉末

下篇文章展望：在生產圓頂閥過程中，如意被忽視的幾個生產管理的細節
